Injeksibeton.id - Jakarta, pemilihan jenis besi profil struktural perlu mengikuti fungsi dan beban yang bekerja pada bangunan. Setiap profil memiliki bentuk penampang yang berbeda. Karena itu, penggunaan material yang tidak sesuai dapat memicu salah spesifikasi, pengerjaan ulang, hingga gangguan pada integritas struktur.
Besi profil struktural merupakan baja fabrikasi dengan bentuk penampang khusus, seperti I, H, U, atau C. Geometri tersebut membantu material menyalurkan gaya tertentu secara lebih efektif. Pemilik proyek dan kontraktor perlu memahami karakter setiap profil sebelum menyusun kebutuhan material atau melaksanakan pekerjaan di lapangan.
Selain mempertimbangkan fungsi, tim proyek juga perlu memeriksa ukuran, ketebalan, kualitas, serta ketersediaan material. Langkah ini membantu menjaga kesesuaian antara gambar rencana, spesifikasi teknis, dan kondisi aktual di lokasi proyek.
Enam Jenis Besi Profil Struktural dan Fungsinya
1. Besi WF
Besi WF atau Wide Flange memiliki bentuk yang menyerupai huruf I. Profil ini banyak digunakan pada konstruksi baja berat karena mampu menahan gaya lentur. Kontraktor biasanya memanfaatkannya sebagai balok induk pada gedung bertingkat, jembatan, dan gudang.
Dalam sistem struktur, WF menyalurkan beban lantai menuju kolom. Oleh sebab itu, perencana perlu menyesuaikan ukuran profil dengan bentang dan beban yang bekerja. Ketersediaan stok serta harga WF terbaru juga penting saat tim menyusun Rencana Anggaran Biaya.
2. Besi H-Beam
H-Beam memiliki penampang berbentuk H dengan dimensi tinggi dan lebar yang sama pada ukuran tertentu. Profil ini lebih masif dibandingkan WF pada kelas ukuran yang setara. Karena itu, H-Beam sering digunakan sebagai kolom atau tiang pancang fondasi.
Bentuknya membantu menahan beban aksial dan mengurangi risiko tekuk. Namun, kemiripan visual antara WF dan H-Beam dapat memicu salah spesifikasi. Penggunaan profil yang tidak sesuai pada kolom utama dapat menimbulkan risiko struktural dan mendorong pekerjaan pembongkaran.
3. Besi UNP
UNP, yang juga dikenal sebagai Kanal U, memiliki badan tebal dan sudut membulat. Profil ini cukup tangguh terhadap beban kejut dan getaran. Aplikasinya mencakup balok anak, dudukan mesin pabrik, struktur tangga, serta sasis kendaraan berat.
4. Besi CNP
CNP atau Kanal C umumnya dibuat melalui proses cold forming. Profil ini memiliki bibir kecil pada ujung kakinya. Bobotnya relatif ringan, tetapi bentuk tersebut tetap memberikan kekakuan dan membantu mencegah profil melintir.
Karena karakter tersebut, CNP banyak digunakan sebagai gording rangka atap dan dudukan dinding atau cladding pada bangunan gudang. Fungsinya berbeda dari balok lantai atau kolom utama.
5. Besi Siku
Besi siku memiliki penampang berbentuk L dengan sudut 90 derajat. Meskipun sederhana, profil ini berperan sebagai pengaku atau bracing. Komponen tersebut membantu menjaga kestabilan struktur dari pengaruh angin dan gaya samping.
Selain itu, besi siku digunakan pada menara listrik dan telekomunikasi, rak gudang heavy duty, serta kerangka pintu gerbang.
6. Besi INP
Besi INP atau I-Normal Profile menyerupai WF, tetapi memiliki sayap yang miring atau tirus. Bagian pangkal sayap lebih tebal, lalu menipis ke arah ujung. Bentuk ini membuat INP sesuai untuk aplikasi yang memerlukan jepitan pada sayap.
Contohnya, profil INP dapat digunakan sebagai rel crane atau hoist di pabrik dan konstruksi bak truk. Kemiringan sayap membantu roda crane bergerak lebih stabil pada jalurnya.
Cara Memeriksa Kualitas Profil di Lapangan
Setelah material tiba, pemeriksaan fisik perlu dilakukan sebelum pemasangan. Langkah tersebut membantu menghindari penggunaan material dengan ukuran atau ketebalan di bawah spesifikasi rencana.
- Periksa marking atau emboss. Pastikan batang profil memiliki logo pabrik, ukuran, dan kode kualitas yang tercetak timbul.
- Cek kode warna. Ujung penampang biasanya memakai warna tertentu untuk menandai kelas kekuatan material.

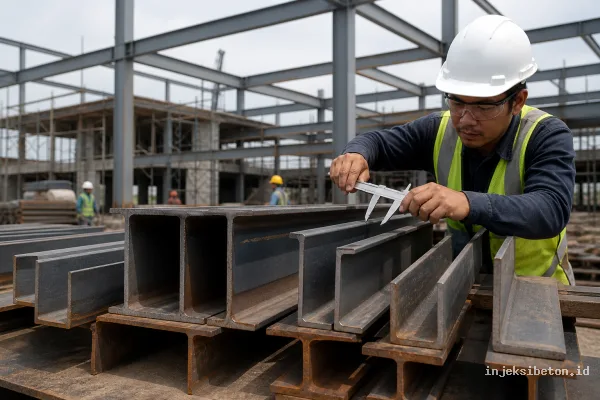

- Ukur dimensi riil. Gunakan jangka sorong untuk memeriksa ketebalan badan dan sayap, lalu bandingkan dengan tabel berat baja yang berlaku.
Material dengan dimensi dan ketebalan di bawah toleransi dapat menyebabkan lendutan struktural. Selain itu, kondisi tersebut dapat menghambat proses pemeriksaan kelaikan fungsi bangunan.
Hubungan Profil Baja dengan Keandalan Struktur
Setiap jenis profil memiliki tujuan teknis yang berbeda. WF lebih lazim untuk balok, H-Beam sesuai untuk kolom dan tiang pancang, sedangkan CNP berfungsi sebagai gording atau dudukan cladding. Sementara itu, UNP, siku, dan INP memiliki aplikasi khusus sesuai karakter penampangnya.
PT. INTAN PUTRA TEKNIKINDO menyediakan layanan yang berkaitan dengan pekerjaan struktur bangunan, termasuk chemical anchor, grouting system, dan perkuatan struktur CFRP. Layanan tersebut dapat menjadi bagian dari penanganan struktur sesuai hasil pemeriksaan dan kebutuhan teknis di lapangan.
Dengan demikian, pemilihan profil tidak cukup berdasarkan bentuk atau harga material. Tim proyek perlu mencocokkan fungsi, ukuran, mutu, serta beban rencana. Pemeriksaan sejak tahap penerimaan material juga membantu menjaga keamanan, efisiensi, dan keandalan bangunan.
